SB-M0 Series

• High accuracy , stability and low power consumption
• Output formats：Feature , Raw data , FFT and ISO10816
• 3 communication protocol：RS232 / RS422 / RS485RTU
• The controller and the sensor are designed separately , and the sensor is available in two sizes , circular and square , for application matching.
• Assort with OCELOT series software for vibration monitor and analysis
• Equipped with LED status light
• Industrial IP67-rated
• Corrosion & Weather resistant
• Easy to install , effectivity reduce resonance effect by Epoxy Potting compound method

SB-M01~03：(Separate controller)

• Measurement Range：±2g , ±4g , ±8g , ±10g , ±20g , ±40g
• Sensitivity：3.9@±2g , 7.8@±4g , 15.6@±8g , 19.5@±10g , 39@±20g , 78@±40g (μg/LSB)
• Bandwidth：1kHz
• Axial：3 Axes

SB-M04~06：(Separate controller)

• Measurement Range：±2g , ±4g , ±8g , ±16g
• Sensitivity：0.061@±2g , 0.122@±4g , 0.244@±8g , 0.488@±16g (mg/LSB)
• Bandwidth：6kHz , simulation to 10 kHz
• Axial：3 Axes

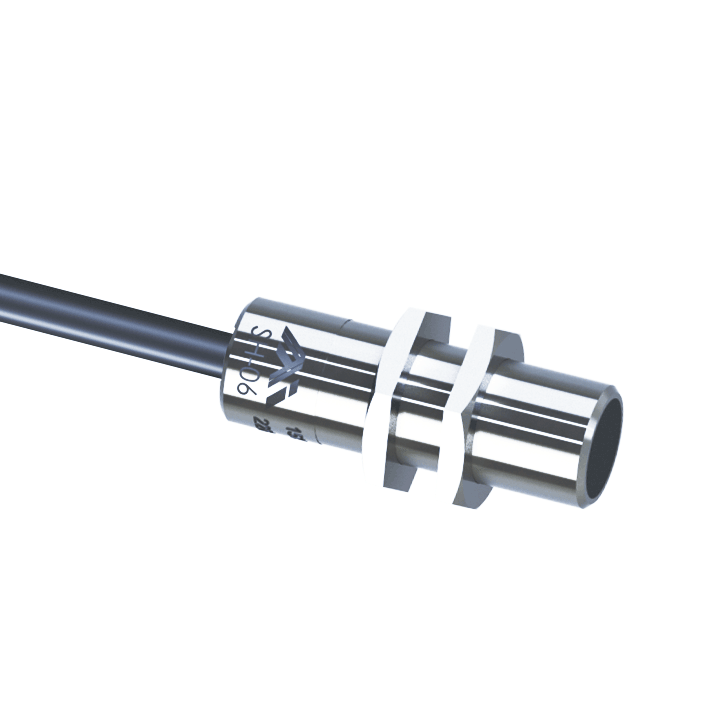

SH-01：(Circular sensor)

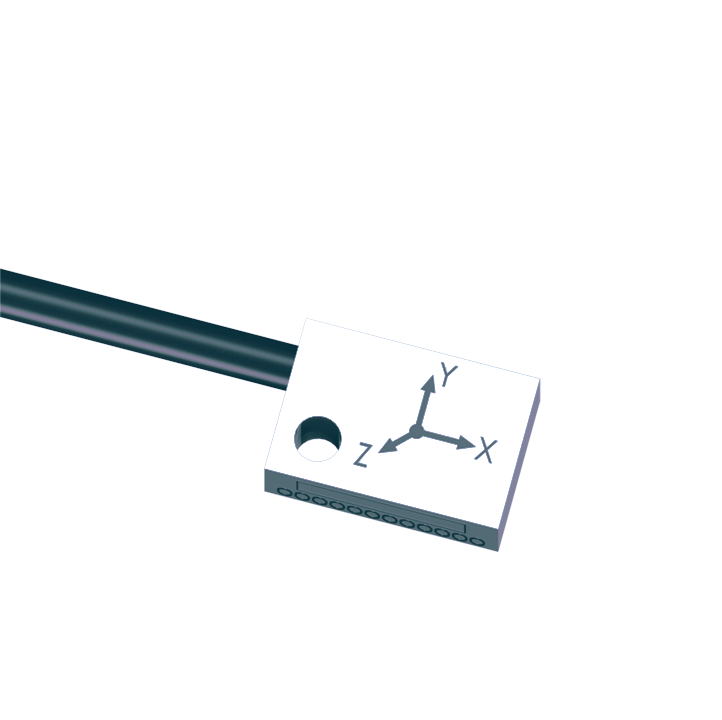

SH-02：(Square sensor)

Other Parameters：

• Measurement Temperature：-10 ~ +105℃
• Consumption Current @ Operating Voltage：DC 5 ~ 30V / 10mA@24VDC below
• Communication Protocol：RS-232C , RS-422 , RS-485 MODBUS RTU
• Data Format：Feature , Raw Data , FFT , ISO10816
• Data Feature：Mean , Standard Deviation , RMS , Crest Factor , Skewness , Kurtosis , Peak to Peak , Form Factor , Min , Max and Contact Temperature
• Installation Method：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Separate controller：M2 screw fixing seat　　　　　　　　　　　　　　　　　　　　　　　　　　　Circular sensor：M10 screw or nut fixing　　　　　　　　　　　　　　　　　　　　　　　　　　　　Square sensor：M3 screw fixing
• Maximum Impact：10,000g
• Dimension W x D x H：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Separate controller：120.6 x 12 x 12 mm　　　　　　　　　　　　　　　　　　　　　　　　　　　Circular sensor：30 x 10 x 10 mm　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Square sensor：18 x 11.9 x 6.5 mm
• Shell Material：SUS stainless steel
• Weight：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Separate controller：50g±5%　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Circular sensor：45g±5% (including 2m wire)　　　　　　　　　　　　　　　　　　　　　　　　　Square sensor：45g±5% (including 2m wire)
• Working Temperature：-10 ~ +85℃
• Storage Temperature：-20 ~ +100℃
• Working Humidity：0 ~ 95%
• Water & Dust Resistance：IP67

• Machine Monitoring：Machine tools , Production line , Motor , Pump
• Public Transportation System：Metro , High speed rail , Train
• Public Facilities Monitoring：Building structural , Bridge , Elevator , Escalator
• Power Generation System：Wind power , Solar power
• Environmental Safety Monitoring：Flood , Seismic monitoring , Slope and rocks monitoring
